RFID 경주 타이밍 태그: 턱받이 태그를 선택하고 경주일 전에 테스트하는 방법

RFID 경주 타이밍 태그는 공급업체가 "장거리"라고 말하거나 책상 위에서 감지할 수 있다는 이유로 승인되어서는 안 됩니다. 마라톤 및 로드{1}}레이스 타이밍의 경우 실제 시스템은 주자의 턱받이부터 태그, 안테나/읽기 영역, 판독기, 타임스탬프, 선수 매핑 및 채점 소프트웨어까지의 완전한 체인입니다. 해당 체인의 약한 링크로 인해 성공적인 RFID 판독이 누락되거나 부정확한 경주 결과로 바뀔 수 있습니다.

대부분의 일회용 턱받이-타이밍 애플리케이션의 경우 패시브 UHF RFID가 평가할 기술 등급입니다. 그러나 태그는 완성된 턱받이, 대표 주자의 실제 타이밍 하드웨어 및 소프트웨어를 사용하여 실제 속도와 교통 밀도에서 여전히 검증되어야 합니다. 이 가이드에서는 선택 및 승인 프로세스에 중점을 둡니다.



태그 칩이 아닌 타이밍 체인으로 시작하세요

올바른 시작 질문은 "어떤 UHF 칩을 사야 할까요?"가 아닙니다. "주자가 타이밍 포인트를 넘으면 어떻게 해야 하는가?"이다.

실제 경주-타이밍 체인은 다음과 같습니다.

1. 주자는 특정 턱받이를 착용합니다.
2. 턱받이는 제어된 위치에 하나 이상의 RFID 타이밍 태그를 운반합니다.
3. 러너는 시작, 종료 또는 중간 체크포인트에서 정의된 읽기 영역을 통과합니다.
4. 러너가 해당 영역 내에 있는 동안 안테나와 리더가 태그 목록을 작성합니다.
5. 타이밍 시스템은 태그 식별자와 타임스탬프를 기록합니다.
6. 소프트웨어는 해당 식별자를 올바른 선수 또는 턱받이 번호에 매핑합니다.
7. 레이스 로직은 공식 스플릿 또는 종료 결과를 계산하는 데 필요한 읽기를 선택하거나 조정합니다.

그렇기 때문에 "태그를 읽었습니다"는 "타이밍 트랜잭션이 성공했습니다"와 동일하지 않습니다. 유효한 승인 테스트에서는 물리적 판독, 올바른 식별자, 타임스탬프, 선수 매핑 및 최종 결과 워크플로를 확인해야 합니다.

기본 RF 통신 모델이 필요한 독자는 Syntek의 가이드를 검토할 수 있습니다.RFID 태그가 리더와 통신하는 방법. 이 문서에서는 전체 프로토콜 순서를 반복하기보다는 경주-타이밍 배포에 중점을 둡니다.



UHF Gen2를 성능 보장이 아닌 무선-인터페이스 기준으로 사용

패시브 UHF 경주 타이밍은 일반적으로 ISO/IEC 18000-63 제품군에 표준화된 GS1 EPC UHF Gen2 무선 인터페이스를 사용합니다. GS1은 Gen2를 수동 UHF 태그와 인터로게이터 사이의 물리적 및 논리적 무선 인터페이스로 설명합니다. 현재 GS1 표준은 다음과 같이 유지됩니다.EPC UHF Gen2 무선 인터페이스 표준.

이전 공급업체 시트에는 "ISO 18000-6C", "EPC Class 1 Gen 2" 또는 이와 유사한 문구가 계속 사용될 수 있습니다. 해당 표현을 끝이 아닌 호환성 논의의 시작으로 간주하십시오. 타이밍 시스템은 여전히 ​​의도된 지역 UHF 대역, 리더 구성, 태그 구성, 안테나 배열 및 소프트웨어 작업 흐름과 일치해야 합니다.

표준{0}}호환 태그는 표준 호환 리더와 통신할 수 있지만{1}}실제 경주 설정에서는 여전히 저조한 성능을 발휘합니다. 에어-인터페이스 호환성은 특정 인레이가 주자의 신체에 대해 얼마나 잘 작동하는지, 판독 구역의 모양이 어떻게 형성되는지, 크로스 중에 얼마나 많은 유용한 판독이 캡처되는지 또는 올바른 선수 기록이 타임스탬프를 수신하는지 여부를 정의하지 않습니다.



프리-에어 리드 테스트가 아닌 러너 주변의 턱받이 구조를 선택하세요

레이스 턱받이는 중립 RF 테스트 설비가 아닙니다. 태그는 움직이는 사람의 몸 가까이에 위치하며, 옷에 따라 휘어질 수 있고, 재킷, 수분 공급 벨트 또는 주자의 팔로 부분적으로 덮일 수 있습니다. 이러한 조건은 본체에서 떨어진 곳에서 측정한 느슨한 인레이와 비교하여 태그 동작을 변경할 수 있습니다.

IC나 인레이 이름뿐만 아니라 완성된 빕 어셈블리를 평가해 보세요. 중요한 변수는 다음과 같습니다.

• 인레이 또는 안테나 기하학;
• 턱받이의 태그 위치;
• 안테나와 주자의 몸 사이의 거리;
• 최종 구성의 폼, 스페이서, 라벨 스톡, 접착제 또는 라미네이트;
• 턱받이 크기와 강성;
• 착용 시 턱받이가 자연스럽게 구부러지는 방향;
• 러너 의류 및 일반 레이스 액세서리;
• 타이밍 시스템에서 사용하는 안테나/읽기{0}}영역 구조입니다.

승인된 설계에 폼 또는 기타 간격 레이어가 포함된 경우 해당 레이어는 RF 구조의 일부이므로 경주 ​​중에 제거해서는 안 됩니다. 마찬가지로 핀이나 클립은 실제 RFID 안테나 영역 외부에 있어야 합니다. 안전한 고정 구역은 턱받이의 외부 직사각형에서 가정하기보다는 완성된 태그 레이아웃에서 정의해야 합니다.

따라서 참가자 지침은 장식용이 아니라 운영적이어야 합니다. 승인된 위치에서 턱받이를 착용하고, 시간 측정 영역을 펼치고, 태그를 뚫지 말고, 장비로 덮지 마십시오. 턱받이 타이밍을 사용하는 주요 달리기 이벤트는 주자의 착용 상태가 시스템의 일부이기 때문에 일반적으로 유사한 처리 지침을 발행합니다.



공급업체 읽기-거리 번호를 승인 기준으로 사용하지 마세요.

테스트 조건 없이 마라톤 턱받이 태그에 유용한 단일 "읽기 거리"는 없습니다. 결과는 리더기, 안테나, 송신 전력, 규제 설정, 방향, 러너 위치, 태그 구성, 본체 근접성, 주변 재료 및 판독-영역 설계에 따라 달라집니다.

경주 시간에 관해 더 좋은 질문은 다음과 같습니다.완성된 턱받이는 이벤트 로직을 혼동할 수 있는 영역 외부의 읽기를 방지하면서 의도된 타이밍 영역 내에서 필요한 식별 이벤트를 생성합니까?

이는 정적 거리 수치에서 기능적 읽기{0}}영역 테스트로 수용을 전환합니다. 타이밍 포인트는 플로어 안테나, 측면 안테나, 오버헤드 안테나 또는 조합을 사용할 수 있습니다. 매트 위에서 잘 작동하는 태그가 측면-읽기 구성에서는 다르게 작동할 수 있으므로 기하학은 시스템으로 평가되어야 합니다.

프로젝트에 독자 조달도 포함된 경우 현재 Syntek은UHF RFID 리더 카테고리상업적 출발점이다. 최종 리더/안테나 선택에는 여전히 프로젝트-별 검증이 필요합니다. 카테고리 사양은 경주-당일 성과의 증거로 취급되어서는 안 됩니다.



등받이 번호, RFID 식별자 및 선수 기록 간의 매핑 제어

RFID 타이밍은 RF 성능만큼 신원 무결성에 따라 달라집니다. 각 실제 턱받이는 의도한 선수 기록과 연결되어야 하며 해당 관계는 인쇄, 인코딩, 포장, 등록 변경 및 경주-일 배포 후에도 유지되어야 합니다.

유용한 제어 테이블은 다음과 같습니다.

매핑 아키텍처는 모든 계층에서 동일한 식별자를 사용할 필요가 없습니다. 폐쇄형 타이밍 플랫폼은 턱받이 번호와 선수 데이터베이스 기록에 매핑된 내부 태그 ID를 사용할 수 있습니다. 중요한 요구 사항은 제어된 고유성과 추적 가능한 연관성입니다.

제어되지 않은 번호 지정은 환경의 관련되지 않은 UHF-태그 지정 개체에서 원치 않는 태그 읽기를 생성할 수도 있습니다. Impinj의 논의표준-기반 RAIN RFID 번호 매기기식별자 전략과 독자 필터링이 중요한 이유에 대한 예로 마라톤 타이밍을 사용합니다. 경주에는 특정 전역 번호 매기기 체계가 자동으로 필요하지 않지만 의도적인 체계는 필요합니다.



태그뿐만 아니라 읽기 영역도 승인하세요

타이밍 존은 안테나 구조, 리더기 설정, 러너 이동 및 소프트웨어 로직이 만나는 곳입니다. 실제 타이밍 지점 외부에서 읽기를 제어하면서 시스템이 의도한 각 bib를 식별할 수 있는 충분한 기회를 갖도록 설계되어야 합니다.

설정 중에 테스트에 실질적으로 영향을 미치는 조건을 기록하십시오.

• 안테나 유형 및 위치;
• 리더 및 안테나-포트 구성;
• 대상 규제 지역 및 독자 설정;
• 차선 또는 슈트 폭;
• 러너 방향과 해당 구역을 통과할 가능성이 있는 경로;
• 턱받이 높이와 신체 방향;
• 인근 장벽, 금속 구조물, 차량 또는 태그가 붙은 재고;
• 리더 필터링 및 타이밍-소프트웨어 이벤트 로직;
• 해당 시점의 네트워크 및 전력 상태.

안테나 필드 중앙에 서 있는 정지된 사람에 대해서만 시스템을 조정하지 마십시오. 경주는 역동적인 이벤트입니다. 주자는 다양한 경로, 다양한 속도 및 그룹으로 횡단할 수 있습니다.

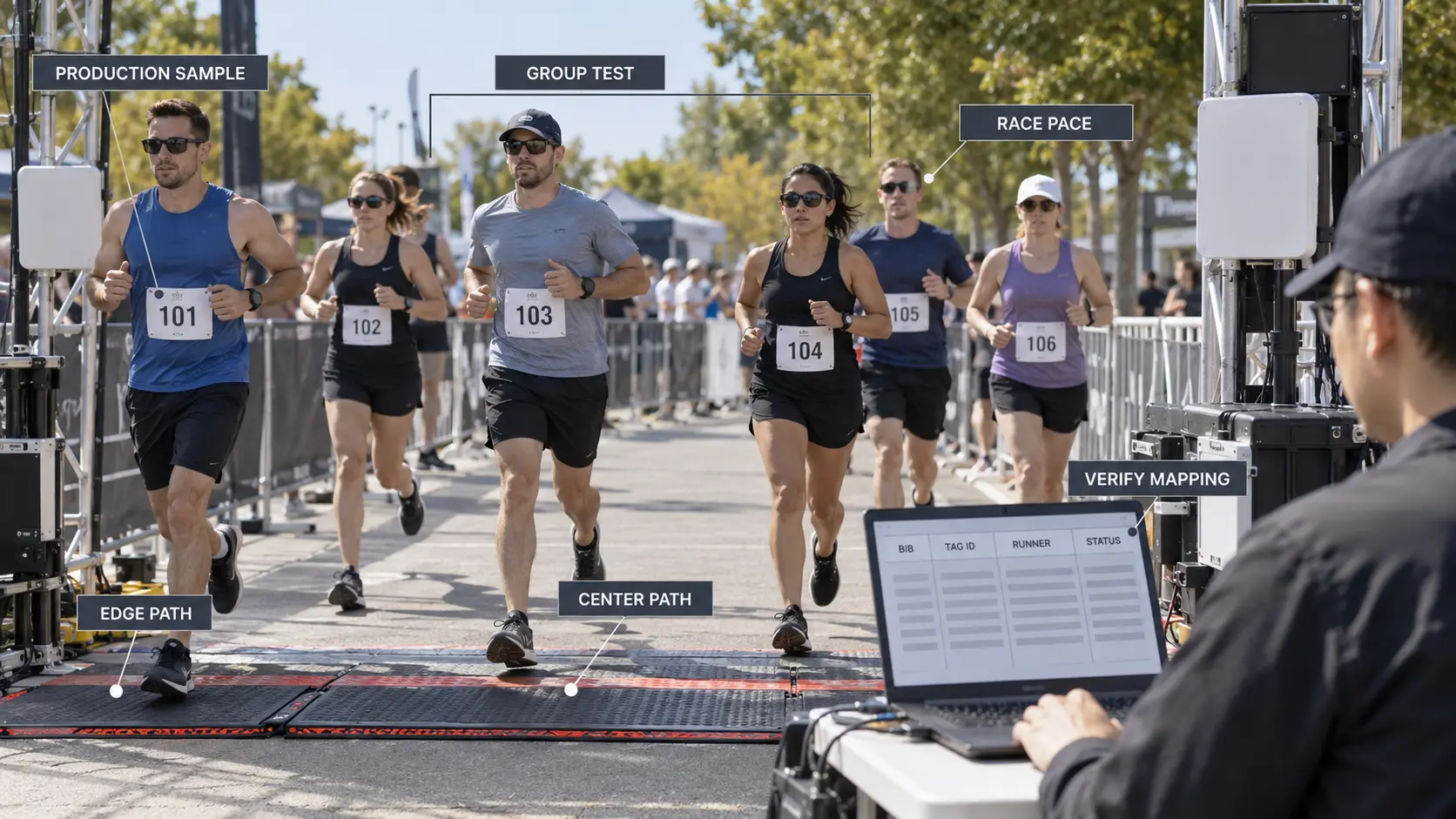

레이스 당일 전에 동적 승인 테스트 실행

대량 배포가 승인되기 전에 의도된 타이밍 설정을 통해 프로덕션과 동등한 샘플을 테스트해야 합니다.- 목표는 실험실에서{2}}완벽한 시나리오를 만드는 것이 아닙니다. 이벤트가 실제로 직면하게 될 조건을 실행하는 것입니다.

허용 임계값은 이벤트 위험, 경주 형식 및 득점 요구 사항을 기반으로 타이밍{0}}시스템 소유자가 정의해야 합니다. 일반 태그 데이터시트에서 만들어서는 안 됩니다. 중요한 결승선의 경우 팀은 중복 타이밍 인프라, 백업 타이밍 방법 또는 다중 읽기 기회를 사용할 수도 있지만 이러한 결정은 전체 타이밍-시스템 설계에 속합니다.



프로덕션-동등한 샘플을 사용하고 승인된 빌드를 잠급니다.

다른 인레이, 스페이서, 접착제, 라벨 스톡 또는 인코딩 규칙을 사용하는 프로토타입은 생산 턱받이에 대한 유효한 프록시가 아닙니다. 프로젝트가 테스트를 통과하면 승인된 건설에 대한 통제된 참조를 유지하십시오.

최소한 샘플{0}}승인 기록은 다음을 식별해야 합니다.

• 턱받이 삽화 개정;
• 태그/인레이 또는 승인된 동등한 정의;
• 실제로 요구 사항의 일부인 칩 제품군;
• 스페이서 또는 레이어 스택-up;
• 태그 위치 및 방향;
• 인코딩 규칙 및 데이터-파일 개정;
• 보이는 턱받이-번호 매핑;
• 고유 유닛의 포장/분류 방법;
• 승인에 사용되는 리더/안테나 구성;
• 변경 사항이 작업 흐름에 영향을 미칠 수 있는 소프트웨어 또는 타이밍-시스템 버전입니다.

이후 생산 실행에서 인레이, 칩, 안테나 형상, 스페이서, 턱받이 스톡, 접착제, 인코딩된 데이터 구조 또는 리더 구성이 변경되는 경우 이전 승인이 여전히 적용된다고 가정하는 대신 변경으로 인해 영향을 받는 레이어를 재검증합니다.



끝-부터-끝까지의 별도 태그 QC 수락

공급업체{0}}RFID 검사 및 경쟁-시스템 승인으로 다양한 문제가 해결됩니다.

태그 QC는 합의된 데이터 파일에 따라 라벨이 존재하고, 시각적으로 정확하고, 읽을 수 있고, 인코딩되었는지 확인할 수 있습니다. 엔드{1}}투엔드 수용은 더 나아가야 합니다. 태그는 완성된 턱받이, 주자, 레이스 리더/안테나 영역을 거쳐 정확한 선수 매핑을 통해 타이밍 애플리케이션으로 작동해야 합니다.

이러한 구별은 조달에 중요합니다. 배치는 전기 또는 인코딩 검사를 통과하더라도 턱받이 배치, 매핑, 타이밍-영역 기하학 또는 소프트웨어 통합이 잘못된 경우 이벤트에 실패할 수 있습니다.

일반 UHF 라벨 및 맞춤형 태그 소싱을 위해 Syntek의RFID 태그 카테고리적절한 상업용 앵커입니다. 경주-특정 성능은 의도된 타이밍 시스템에서 생산과 동등한 샘플을 사용하여 승인되어야 합니다.-



레이어별로 누락되거나 잘못된 시간 문제 해결

주자가 누락되거나 부정확한 결과를 얻었을 때 "칩이 나쁘다"라고 시작하지 마십시오. 체인을 순서대로 진단하십시오.

1. 물리적 턱받이 레이어:올바른 턱받이를 착용했습니까? 타이밍 영역이 접혔거나, 덮였거나, 손상되었거나 고정되었습니까?
2. RF 층:독자가 타이밍 존의 태그를 보았습니까? 안테나 형상, 전력, 케이블 연결 및 현지 조건이 변경되지 않았습니까?
3. 식별자 레이어:실제로 읽힌 EPC 또는 기타 식별자는 무엇입니까? 고유하고 할당 파일과 일치합니까?
4. 타이밍-이벤트 레이어:리더 또는 미들웨어가 예상된 이벤트 및 타임스탬프를 생성했습니까?
5. 선수-매핑 레이어:해당 식별자가 올바른 러너 및 턱받이 번호에 매핑되었습니까?
6. 채점 레이어:이벤트 규칙이 올바른 교차점을 선택하고 의도한 스플릿 또는 종료 시간을 계산했습니까?

이 계층화된 방법은 RF 실패를 데이터베이스 또는 채점 실패와 분리합니다. 태그를 교체해도 매핑 오류가 수정되지 않으며, 소프트웨어를 변경해도 검증된 판독 조건을 벗어나 착용된 턱받이가 수정되지 않습니다.



RFQ 및 샘플-승인 요약서에 포함할 내용



선택 규칙

분리된 라벨이 아닌 타이밍 시스템의 일부로 레이스 타이밍 태그를 선택하세요. 레이스 플랫폼으로 시작하여-구역 아키텍처를 읽은 다음 완성된 턱받이 구성, 신체{2}}마모 상태, 식별자 매핑 및 생산 데이터 흐름을 정의합니다. 이러한 요구 사항이 명확한 후에만 인레이, 칩, 스페이서 및 제조 옵션을 비교해야 합니다.

최종 승인은 다음과 같은 실용적인 질문에 답해야 합니다.지시대로 착용한 이 프로덕션{0}}등가 턱받이가 현실적인 움직임과 군중 조건에서 실제 경주 시스템을 통해 올바른 선수 타이밍 이벤트를 생성할 수 있습니까?

제어된 경주 전 테스트를 통해{0}}답이 입증되면 프로젝트는 태그 사양을 넘어 검증된 타이밍 워크플로로 이동한 것입니다. 이는 대량 생산을 출시하기 전에 조달 팀과 타이밍 통합업체가 사용해야 하는 표준입니다.
